Statische Aufladung ist der unsichtbare Feind für eure Hardware – So vermeidet ihr kostspielige Schäden

Beim Arbeiten mit Hardware und anderen elektronischen Bauteilen ist Vorsicht angebracht. (Quelle Asus & Adobe Stock / Mongkol)

In der Informationstechnik sind Prozessoren, RAM-Riegel und Mainboards regelrechte Wunderwerke der Miniaturisierung. Doch diese Leistungsdichte hat ihren Preis: Die Komponenten sind empfindlicher denn je gegenüber einem physikalischen Phänomen, das im Alltag häufig nicht mehr als ein kurzes Knistern verursacht. Die Rede ist von der  elektrostatischen Entladung (ESD – Electrostatic Discharge).

Auf Wunsch von unserem Community-Mitglied Trontar, beleuchte ich dieses wichtige Thema mal etwas genauer.

Sven Scharpe

Sven ist seit Oktober 2024 Teil der GameStar-Tech Redaktion. Er ist ausgebildeter Fachinformatiker und war unter anderem bei Heise und ComputerBase als Redakteur tätig. Neben Musik der etwas härteren Art hat er auch privat ein ausgeprägtes Faible für technische Geräte, egal ob Laptop, Smartphone oder ganz normale PC-Hardware.

Was ist ESD?

Unter ESD versteht man den plötzlichen Ausgleich von elektrischen Ladungen zwischen zwei Objekten mit unterschiedlichem elektrischem Potenzial. Während der Mensch eine statische Entladung meist erst ab ca. 3.000 Volt als schmerzhaften Funken wahrnimmt, können moderne Halbleiterkomponenten wie Prozessoren oder MOSFETs bereits durch 30 bis 100 Volt irreparabel beschädigt werden.

In der einschlägigen Fachliteratur sind die folgenden Unterteilungen gebräuchlich:

• < 2.000 Volt: Für den Menschen nicht spürbar
• ~ 3.000 Volt: Die Entladung wird als deutlich spürbarer elektrischer Schlag wahrgenommen.
• ~ 5.000 Volt: Der Funke ist in einem dunklen Raum eventuell bereits als Lichtblitz sichtbar. Es gibt allerdings auch Quellen, die besagen, dass man erst ab rund 10.000 Volt Funkenbildung und Lichtblitze beobachten kann.

Wie entsteht eine elektrische Aufladung überhaupt?

Statische Elektrizität entsteht in der Regel durch die sogenannte Reibungselektrizität (Triboelektrizität). Diese kann beispielsweise in den folgenden Fällen entstehen:

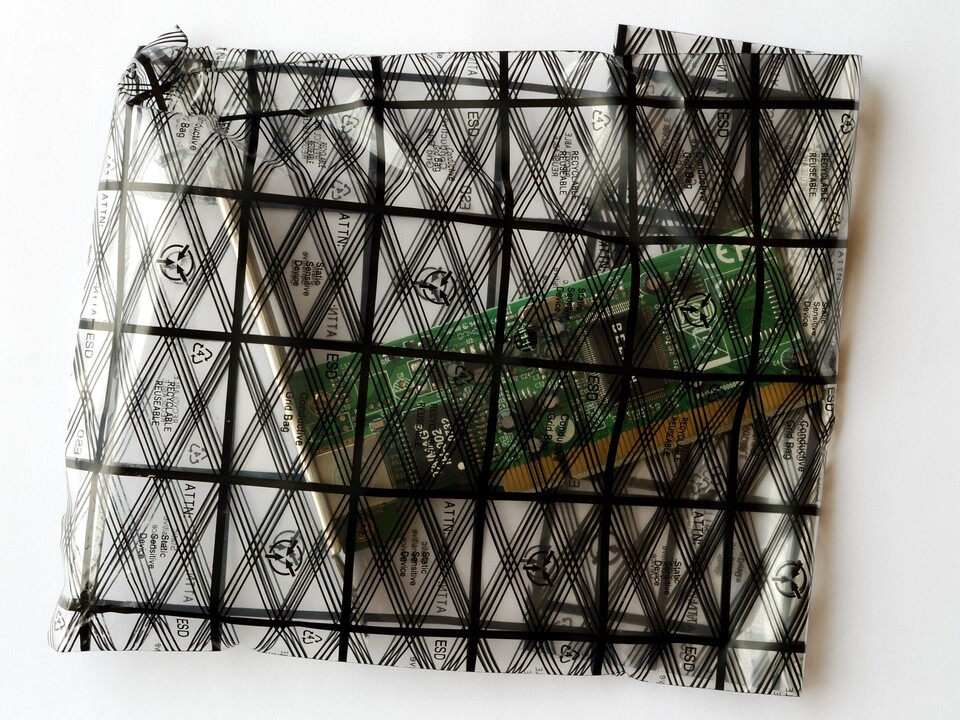

Solche Plastiktaschen unterbinden eine Aufladung durch Reibung, schützen allerdings nicht vor externen Entladungen. (Quelle: Wikipedia / Harke)

• Bewegung: Das Laufen über synthetische Teppichböden kann den menschlichen Körper aufladen.
• Kleidung: Reibung zwischen verschiedenen Textilschichten (zum Beispiel, wenn ihr in einem Auto mit Synthetiksitzbezügen sitzt)
• Umgang mit empfindlichen Bauteilen: Das Herausziehen eines Mainboards aus einer normalen Plastikhülle (also nicht die speziellen antistatischen Hüllen in denen das Board ab Werk ausgeliefert wird) oder das Bewegen von Kunststoffgehäusen auf einer Arbeitsfläche kann bereits zu einer elektrischen Aufladung führen.
• Luftfeuchtigkeit: Besonders im Winter führt trockene Heizungsluft dazu, dass Ladungen nicht über die Luftfeuchtigkeit abgeleitet werden können, was das Risiko von statischer Aufladung noch einmal deutlich begünstigt.

Die Gefahren für die Hardware

Das tückische an ESD-Schäden ist, dass sie nicht zwangsläufig zu einem sofortigen Totalausfall führen müssen. Grundsätzlich kann man zwischen zwei Schadensbildern unterscheiden:

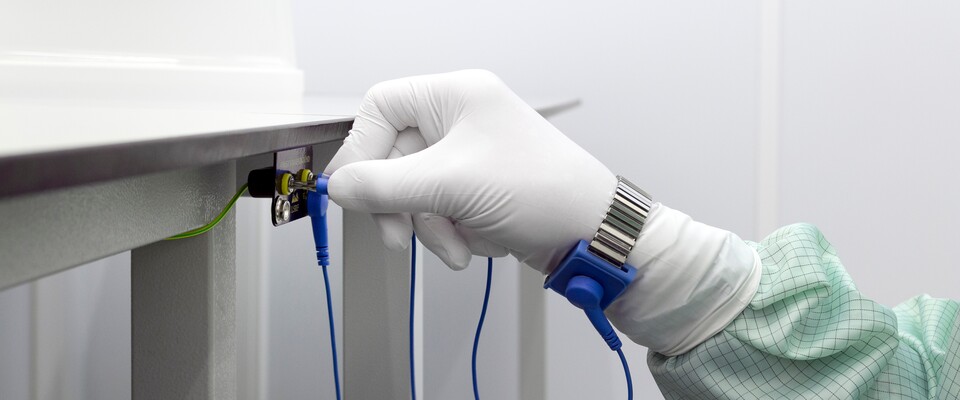

Auf ein Erdungsband solltet ihr beim Schrauben an PC und Notebooks nicht verzichten. (Quelle: Adobe Stock / Titolino)

• Totalausfall: In einem solchen Fall verschmilzt eine elektrische Entladung Leiterbahnen oder zerstört Isolierschichten im Chip. Das Bauteil ist sofort defekt und ein Fall für die Tonne.
• Schleichender Schaden: Ein solches Szenario kommt häufiger vor und ist auch deutlich gefährlicher. Die Komponente wird nur leicht beschädigt und funktioniert erst einmal noch eine ganze Zeit lang völlig normal. Erst nach Wochen oder Monaten kommt es zu unvorhersehbaren Systemabstürzen oder Datenkorruption. Auch kann sich die Lebensdauer des beschädigten Bauteils erheblich verkürzen .

So könnt ihr eure Hardware beim Basteln schützen

Um Hardware effektiv zu schützen, gibt es im Handel verschiedene sinnvolle Hilfsmittel.

Personenerdung (Das A und O)

Das wichtigste Instrument ist das ESD-Handgelenkband. Es verbindet den Techniker über ein Spiralkabel und einen Sicherheitswiderstand (meist 1 Megaohm) mit einem Erdungspunkt. Dadurch wird sichergestellt, dass der Körper permanent entladen bleibt. Ein Erdungspunkt könnte zum Beispiel ein Heizkörper sein, der gewöhnlich geerdet ist.

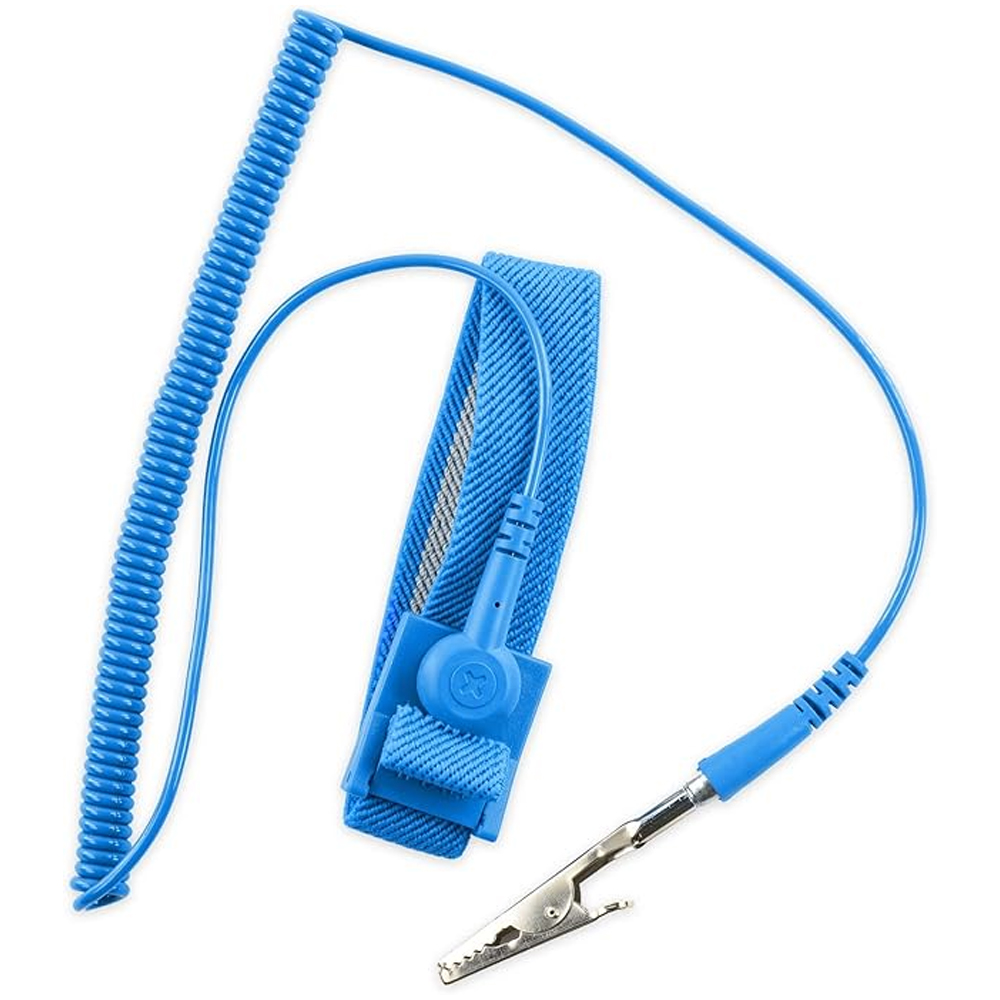

iFixit Antistatisches Armband

Einstellbare ESD-Schutzerdung mit Krokodilklemme für Elektronik, PC, Computer, DIY-Reparatur

zu Amazon

Der Arbeitsplatz

Der Platz, an dem ihr mit empfindlichen elektronischen Bauteilen hantiert, sollte mit einer leitfähigen ESD-Tischmatte ausgestattet sein. Diese Matte wird ebenfalls geerdet. Im Idealfall sollten die verwendeten Werkzeuge zudem über ESD-gerechte Griffe verfügen, die keine Ladung speichern.

Lagerung und Transport

Transportiert niemals eure Hardware in einfacher Luftpolsterfolie oder in normalen Plastiktüten! Die entstehende Reibung zwischen Hardware und dem elektronischen Bauteil kann für Mainboard oder Grafikkarte schnell böse enden. Stattdessen solltet ihr ausschließlich spezielle Verpackungen verwenden:

Eine solche metallisierte Transporttasche verhindert besonders effektiv eine statische Aufladung. (Quelle: Adobe Stock / MILANMEDIA.PRO)

• Antistatische Beutel: Verhindern die statische Aufladung durch Reibung, bieten allerdings keinen Schutz gegen externe Felder.
• Abschirmbeutel (metallisiert/silbern): Erzeugen einen Faradayschen Käfig, der den Inhalt zuverlässig vor externen Entladungen schützt.

Umgebungsbedingungen

In Rechenzentren und Fertigungshallen gehen die Sicherheitsvorkehrungen noch deutlich weiter. In einem solchen Umfeld wird auf die Luftfeuchtigkeit geachtet, wobei ein Wert zwischen 40 bis 60 Prozent als ideal gilt. Dazu wird häufig ein spezieller ESD-Bodenbelag sowie entsprechendes Schuhwerk vorgeschrieben.

Fazit

Das ESD-Phänomen tritt häufig auf und kann eine reale Gefahr für eure Hardware sein. Jeder hat vermutlich schon einmal die Erfahrung gemacht, dass man nach einer Autofahrt aussteigt, die Tür schließen will, ganz ordentlich eine geschossen bekommt. Das spürt man nicht nur unangenehm in den Fingerspitzen, meist knackt es und nicht selten fliegen sogar Funken. Würde eine solche Entladung einen geöffneten Laptop treffen, wäre dieser vermutlich ein Fall für den nächsten Wertstoffhof.

Doch dazu muss es nicht kommen, jeder, der häufiger an seinem Rechner bastelt, sollte wenigstens ein Erdungsarmband besitzen. Das kostet nicht viel Geld und bietet einen wirkungsvollen Schutz. Falls ihr sowas nicht besitzt, fasst zumindest vor der Installation von Hardware den nächsten Heizkörper kurz an, der sorgt nämlich auch für eine Entladung, verhindert aber natürlich keine erneute Aufladung.
